Salut! En tant que fournisseur de joints tournants pour air comprimé, on me demande souvent comment mesurer le taux de fuite de ces astucieux petits appareils. C'est un aspect crucial, surtout lorsqu'il s'agit de systèmes à air comprimé, car toute fuite peut entraîner des inefficacités et une augmentation des coûts. Alors, plongeons-nous et explorons les différentes façons de mesurer le taux de fuite d'un joint rotatif pour air comprimé.
Pourquoi mesurer le taux de fuite est important
Avant d'entrer dans la partie pratique, expliquons rapidement pourquoi la mesure du taux de fuite est si importante. L’air comprimé est coûteux à produire, et même une petite fuite peut entraîner d’importantes pertes d’énergie au fil du temps. Une fuite de joint rotatif peut également affecter les performances de l’ensemble de votre système d’air comprimé, entraînant une réduction de la productivité et des dommages potentiels à l’équipement. En mesurant avec précision le taux de fuite, vous pouvez identifier et résoudre tout problème dès le début, ce qui vous fera économiser de l'argent et des maux de tête à long terme.
Inspection visuelle
La première étape pour mesurer le taux de fuite d’un joint tournant consiste à effectuer une inspection visuelle. Il s'agit d'un moyen simple et rapide d'identifier tout signe évident de fuite, tel qu'un sifflement, des bulles d'air visibles ou de l'humidité autour du joint. Commencez par couper l’alimentation en air comprimé et permettre au système de se dépressuriser. Ensuite, examinez attentivement le joint rotatif pour déceler tout signe de dommage ou d'usure, tel que des fissures, des rayures ou des raccords desserrés. Portez une attention particulière aux joints d'étanchéité et aux joints, car ce sont les zones les plus courantes où des fuites peuvent se produire.
Si vous remarquez des signes de fuite lors de l’inspection visuelle, il est important de résoudre le problème immédiatement. Selon la gravité de la fuite, vous pourrez peut-être la réparer en resserrant les raccords ou en remplaçant les joints. Cependant, si les dégâts sont plus importants, vous devrez peut-être remplacer l'ensemble du joint rotatif.
Test de chute de pression
Une fois l'inspection visuelle terminée, l'étape suivante consiste à effectuer un test de chute de pression. Il s'agit d'un moyen plus précis de mesurer le taux de fuite d'un joint rotatif et peut vous aider à déterminer la quantité exacte d'air qui s'échappe du joint. Pour effectuer un test de chute de pression, vous aurez besoin d'un manomètre et d'un chronomètre.
Commencez par fermer toutes les vannes du système d’air comprimé à l’exception de celle menant au joint rotatif que vous souhaitez tester. Ensuite, ouvrez la vanne et laissez le système se mettre sous pression à la pression de fonctionnement souhaitée. Une fois que le système a atteint la pression souhaitée, fermez la vanne menant au joint tournant et démarrez le chronomètre. Surveillez le manomètre et enregistrez la chute de pression sur une période de temps spécifique, généralement 10 à 15 minutes.
Pour calculer le taux de fuite, vous devrez utiliser la formule suivante :
Taux de fuite (CFM) = (Pression initiale - Pression finale) x Volume du système / (Temps x 14,7)
Où:
- La pression initiale est la pression mesurée au début du test.
- La pression finale est la pression mesurée à la fin du test.
- Le volume du système est le volume total du système d'air comprimé, y compris les tuyaux, les vannes et le joint rotatif.
- Le temps est la durée du test en minutes
- 14,7 est la pression atmosphérique en psi
Par exemple, disons que vous avez effectué un test de chute de pression sur un joint rotatif et enregistré une pression initiale de 100 psi, une pression finale de 98 psi, un volume de système de 10 pieds cubes et une durée de test de 10 minutes. En utilisant la formule ci-dessus, le taux de fuite serait :
Taux de fuite (CFM) = (100 - 98) x 10 / (10 x 14,7) = 0,14 CFM
Cela signifie que le joint rotatif laisse échapper environ 0,14 pied cube d'air par minute.
Détection de fuite par ultrasons
Une autre méthode pour mesurer le taux de fuite d’un joint tournant consiste à utiliser la détection de fuite par ultrasons. Il s'agit d'un moyen non invasif et très précis de détecter les fuites dans les systèmes d'air comprimé, même dans les zones difficiles d'accès. Les détecteurs de fuites à ultrasons fonctionnent en détectant les ondes sonores à haute fréquence produites lors d’une fuite d’air d’un système sous pression.
Pour utiliser un détecteur de fuites à ultrasons, allumez simplement l'appareil et ajustez les paramètres de sensibilité. Ensuite, scannez lentement la zone autour du joint rotatif avec le détecteur, en écoutant les sons à haute fréquence. Si une fuite est détectée, le détecteur émettra un signal sonore et affichera l'emplacement et la gravité de la fuite sur l'écran.
L’un des avantages de l’utilisation de la détection de fuite par ultrasons est qu’elle peut détecter des fuites trop petites pour être détectées par d’autres méthodes, telles que l’inspection visuelle ou le test de chute de pression. Cela en fait un outil précieux pour identifier et réparer les fuites avant qu’elles n’entraînent des pertes d’énergie importantes ou des dommages aux équipements.
Test de bulle
Un moyen simple et peu coûteux de mesurer le taux de fuite d’un joint rotatif consiste à effectuer un test de bulle. Cette méthode consiste à appliquer une solution savonneuse sur le joint et à rechercher la formation de bulles indiquant la présence d'une fuite. Pour effectuer un test de bulles, vous aurez besoin d'un flacon pulvérisateur rempli d'une solution savonneuse, comme du savon à vaisselle et de l'eau.
Commencez par couper l’alimentation en air comprimé et permettre au système de se dépressuriser. Appliquez ensuite la solution savonneuse sur le joint tournant en veillant à couvrir toutes les zones où des fuites sont susceptibles de se produire. Une fois la solution appliquée, ouvrez l’alimentation en air comprimé et recherchez la formation de bulles. Si des bulles apparaissent, c'est le signe d'une fuite au niveau du joint.
Pour déterminer le taux de fuite, vous pouvez estimer la taille des bulles et utiliser un graphique ou une formule pour calculer la quantité d'air qui fuit. Cependant, il est important de noter que le test de bulle n'est pas aussi précis que d'autres méthodes, telles que le test de chute de pression ou la détection de fuite par ultrasons, et ne doit être utilisé qu'à titre de contrôle préliminaire.
Conclusion
La mesure du taux de fuite d'un joint rotatif pour air comprimé est un élément important pour maintenir l'efficacité et la fiabilité de votre système d'air comprimé. En utilisant les méthodes décrites dans cet article de blog, vous pouvez identifier et réparer les fuites dès le début, ce qui vous fera économiser de l'argent et réduira le risque de dommages matériels.

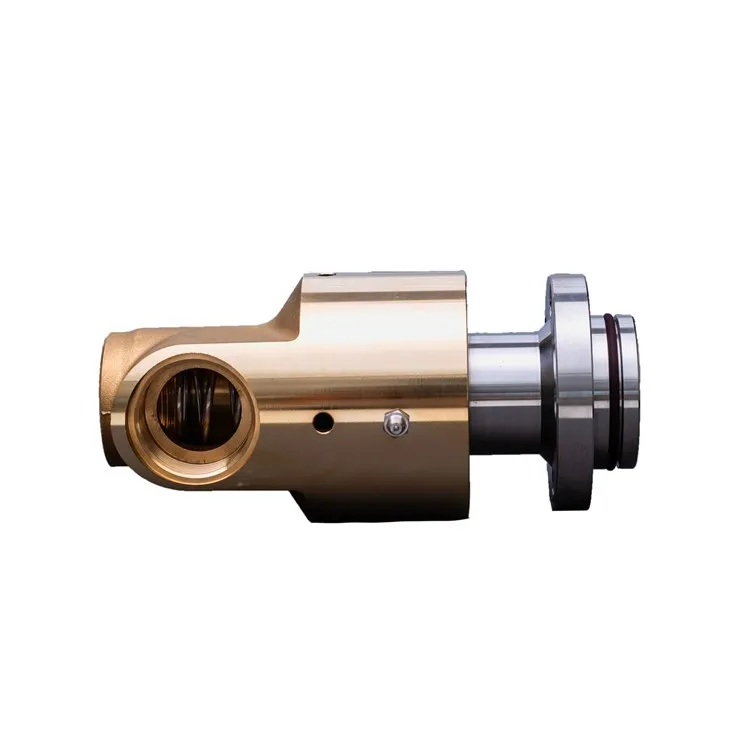

Chez [Nom du fournisseur], nous proposons une large gamme de joints rotatifs de haute qualité pour l'air comprimé, notammentUnion de tuyau rotatif,Air à joint tournant, etjoint tournant pneumatique standard. Nos joints rotatifs sont conçus pour fournir des performances fiables et efficaces, même dans les applications les plus exigeantes.
Si vous avez des questions sur la mesure du taux de fuite d'un joint rotatif ou si vous avez besoin d'aide pour sélectionner le joint rotatif adapté à votre application, n'hésitez pas à nous contacter. Nous sommes là pour vous aider à trouver la meilleure solution pour votre système d'air comprimé.
Références
- Institut de l'Air et des Gaz Comprimés (CAGI). (2023). Détection et réparation des fuites du système d’air comprimé.
- Société Parker Hannifin. (2023). Comment détecter et réparer les fuites d'air comprimé.
- SMC Corporation d'Amérique. (2023). Détection des fuites dans les systèmes d'air comprimé.
